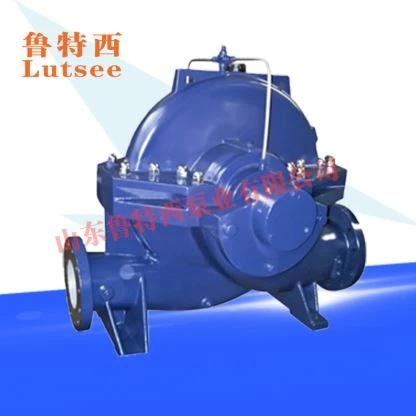

Pompa centrifuga monostadio a doppia aspirazione

Informazioni sul prodotto:

La pompa centrifuga a doppia aspirazione monostadio è costituita dai seguenti componenti: la girante, l'albero, il manicotto dell'albero, la girante, il coperchio della pompa e il corpo della pompa. Sull'albero del corpo pompa sono presenti aperture per l'aspirazione e lo scarico. Pertanto, non è necessario rimuovere i motori e le tubazioni dell'acqua dall'ingresso e dall'uscita per la manutenzione. Funziona in modo continuo, vigoroso ed efficace. efficienza, durata e alta adattabilità

Caratteristiche:

1. Dimensioni ridotte, design aerodinamico, stabilità eccezionale e facilità di installazione

2. La girante a doppia aspirazione riduce al minimo la forza assiale durante il funzionamento costante e presenta prestazioni idrauliche eccezionali. La fusione di precisione produce una superficie interna liscia sull'involucro della pompa e sulla girante, che ha una notevole prestazione anti-cavitazione e una buona efficienza.

3. I cuscinetti SKF e NSK sono selezionati per garantire un funzionamento regolare, un rumore minimo e una lunga durata.

4. Per la tenuta dell'albero viene utilizzata una tenuta meccanica Burgmann in carburo cementato o una baderna. Può fornire 8000 ore di funzionamento continuo.

5. La situazione di installazione non deve essere modificata durante il montaggio e può essere modificata in base alle condizioni di servizio in loco. Installazione divisa o orizzontale.

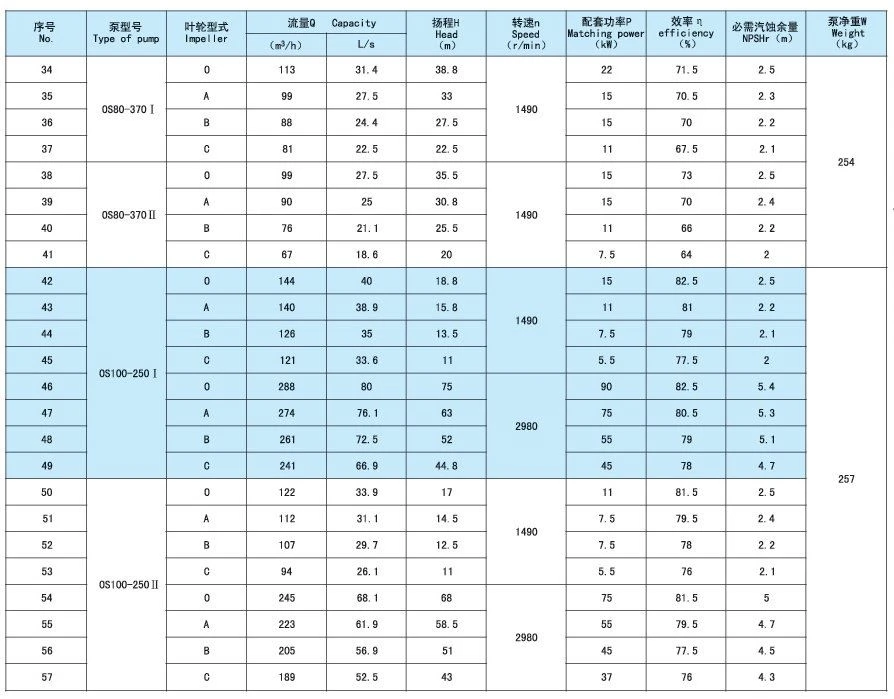

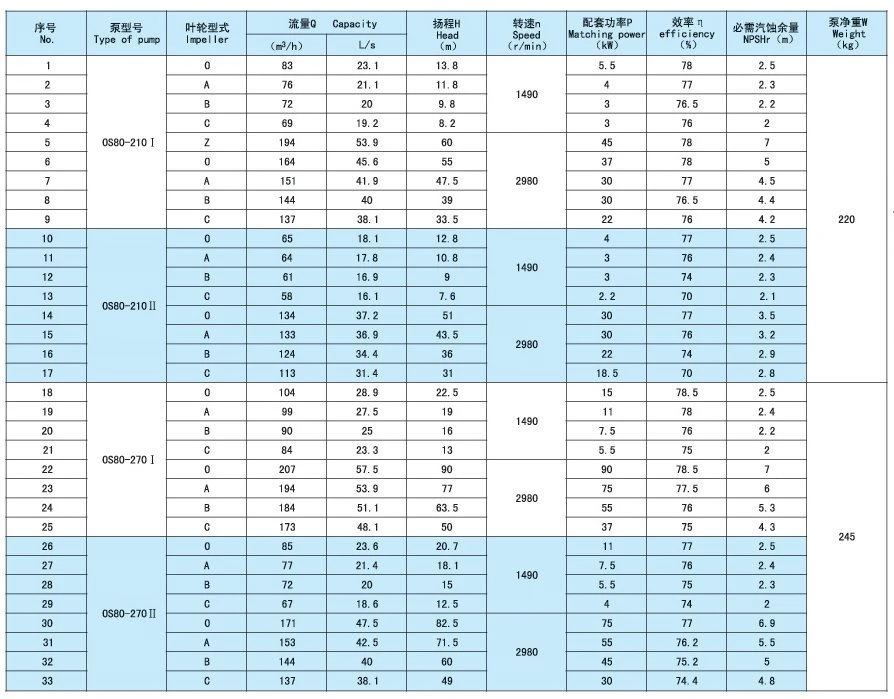

dati di funzionamento della pompa:

diametro di uscita della pompa 80 ~ 350 mm, flusso inferiore o uguale a 3700 m3 / h, sollevamento h inferiore o uguale a 200 m, temperatura di esercizio inferiore o uguale a 105 gradi, particelle solide inferiore o uguale a 80 mg / L, pressione di esercizio consentita Inferiore o uguale a 25 bar, pressione sperimentale consentita Inferiore o uguale a 37,5 bar

Introduzione sulle pompe OS:

Le pompe di tipo OS sono una sorta di centrifughe a corpo diviso radiale progettate per funzionare per acquedotti, forniture edilizie, centrali elettriche, sistemi di drenaggio e irrigazione sul campo.

Una pompa a cassa divisa orizzontale è un tipo unico di pompa centrifuga il cui involucro è diviso in due camere distinte, che è diverso dalle pompe di aspirazione in linea o di estremità che sono assemblate con l'ugello di aspirazione, l'ugello di mandata e l'involucro in una camera.

Pompe di tipo OS

L'albero della girante delle pompe OS è montato tra due cuscinetti, uno su ciascun lato, con gli ugelli di aspirazione e mandata posizionati nella metà inferiore del corpo, uno accanto all'altro.

Poiché riduce i carichi di spinta e consente il funzionamento su un'ampia gamma di capacità, questo design robusto ma semplice è particolarmente ideale per applicazioni a portata più elevata. Le pompe HSC offrono un consumo energetico ridotto, bassi costi di manutenzione e una maggiore durata se utilizzate correttamente.

Applicazioni comuni delle pompe della serie OS

I liquidi a bassa viscosità come l'acqua pulita e le acque reflue insature dei processi industriali vengono spesso trasportati a prevalenze medie utilizzando queste pompe. Le nostre pompe OS possono essere utilizzate per applicazioni a portata più elevata, come pompe antincendio, distribuzione di acqua potabile, acqua di reintegro di impianti, tubazioni, acqua di raffreddamento e altri flussi di processi industriali con fluidi relativamente sottili, che non sono adatti per l'aspirazione finale pompe.
