La mia pompa centrifuga multistadio

Introduzione al prodotto:

Le pompe centrifughe multistadio Mine sono state create sulla base della tecnologia avanzata che è stata introdotta, ingerita e assorbita; sono adatti per trasportare acqua pulita e materiali che hanno attributi simili all'acqua pulita a livello fisico e chimico. La dimensione delle particelle dei solidi insolubili è inferiore a 2 mm e il volume non supera 0.1c/o per unità di volume. Da 15 a 18 0 gradi è l'intervallo della temperatura media della pompa centrifuga mineraria multistadio. Inoltre, la pressione di esercizio della pompa centrifuga mineraria multistadio è di 3,0 MPa. La temperatura ambiente e l'umidità relativa devono essere rispettivamente inferiori o uguali a 40 gradi e 95 gradi.

Caratteristiche

Le pompe centrifughe multistadio Mine sono stabili e affidabili durante il funzionamento e hanno un'elevata efficienza e prestazioni di cavitazione superiori. Utilizza il modello idraulico dei prodotti a risparmio energetico ad alta efficienza raccomandati dallo stato, che presenta i vantaggi di alta efficienza, gamma di prestazioni leggere, funzionamento sicuro e stabile, bassa rumorosità, lunga durata e installazione e manutenzione semplici.

Le parti di flusso delle pompe centrifughe multistadio della miniera sono composte da ferro duttile resistente all'abrasione o acciaio fuso, tra gli altri materiali, per garantire la loro elevata efficienza, efficienza energetica, ampia gamma di prestazioni, funzionamento costante, bassa rumorosità, lunga durata e facilità di installazione e riparazione. Modificando il materiale delle sezioni di flusso, della tenuta o aggiungendo sistemi di raffreddamento, ecc., la pompa orizzontale centrifuga multistadio può trasportare acqua calda, olio, fluido corrosivo o soggetto a usura.

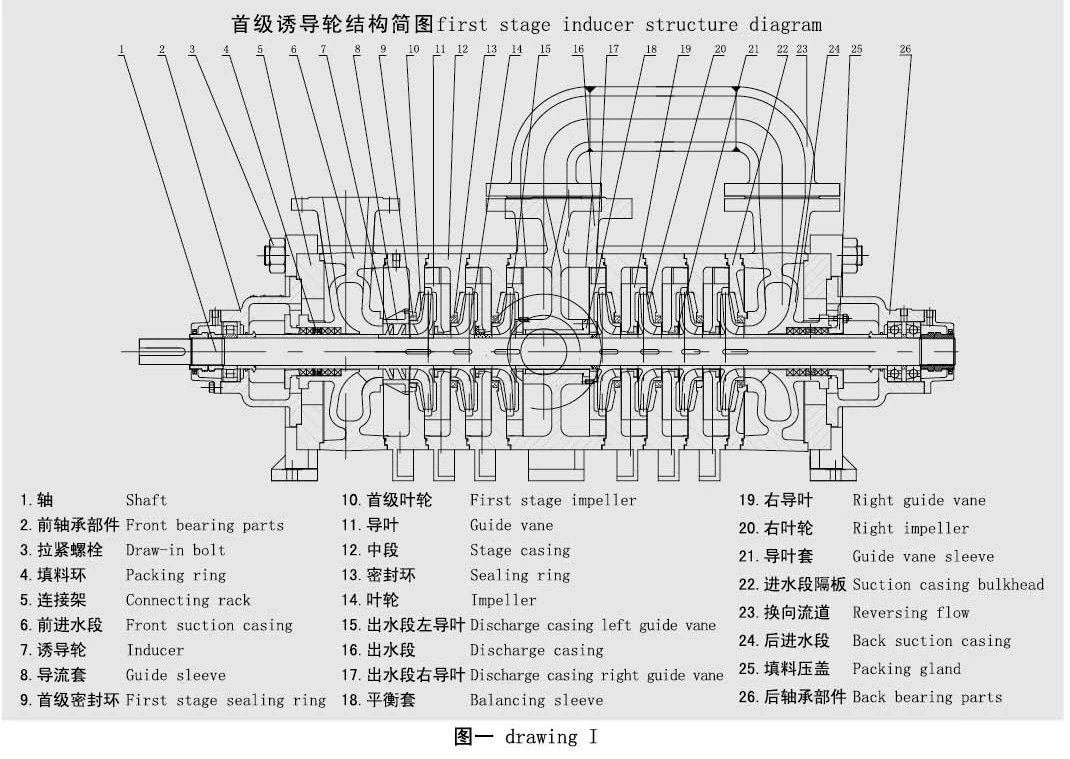

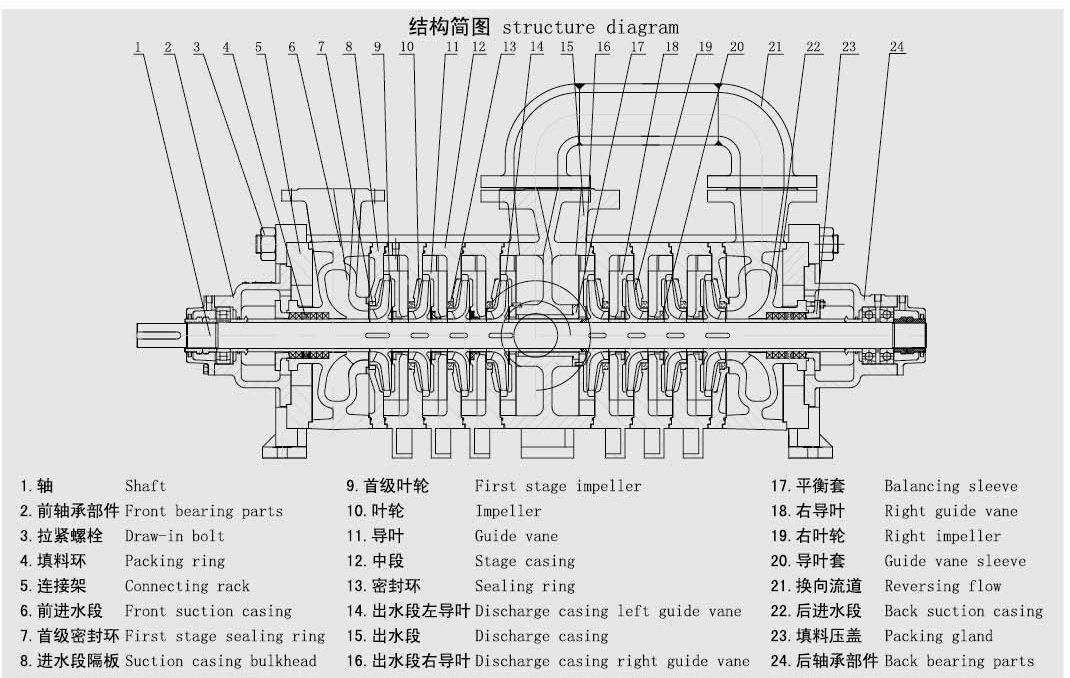

Struttura e principio di funzionamento:

1. La pompa MD (P) è una pompa centrifuga segmentata con una sola aspirazione e molti stadi. La sezione anteriore dell'acqua, verticalmente verso l'alto, è dove si trova l'ingresso di aspirazione. In base alle esigenze dell'uso effettivo, può anche essere trasformato in una postura orizzontale. L'uscita della pompa si trova verticalmente verso l'alto sulla parte di uscita, che si trova al centro del dispositivo. I bulloni di tensionamento vengono utilizzati per collegare il telaio di collegamento della pompa, la sezione anteriore dell'acqua, la sezione centrale, la sezione di uscita e la sezione posteriore di ingresso dell'acqua. A seconda delle esigenze dell'utente, il sollevatore può essere sollevato o abbassato.

2. Struttura e principio di funzionamento delle parti principali

⑴ parti principali della pompa dell'acqua: sezione dell'acqua anteriore, sezione di uscita, sezione di ingresso posteriore, pala di guida, pala di guida destra, pala di guida sinistra della sezione di uscita, pala di guida destra della sezione di uscita, sezione centrale, girante, girante destra, albero, bilancia tamburo, manicotto di posizionamento anteriore, manicotto di posizionamento posteriore, telaio di collegamento, canale di flusso inverso, ecc.; Il rotore è composto da girante, girante destra, tamburo di bilanciamento, manicotto di ritegno della girante, manicotto di posizionamento anteriore, manicotto di posizionamento posteriore e altre parti installate sull'albero. L'estremità motrice del rotore è supportata da un cuscinetto a rulli, l'estremità è disposta faccia a faccia con un cuscinetto a sfere a contatto diagonale e il cuscinetto è lubrificato con grasso.

(2) La sezione anteriore dell'acqua, la sezione posteriore dell'ingresso dell'acqua, la sezione centrale, l'aletta di guida destra, l'aletta di guida sinistra della sezione di uscita, l'aletta di guida destra della sezione di uscita, il canale di flusso inverso e la sezione di uscita costituiscono la camera di lavoro del pompa. Il lato assiale è dove entra il liquido. Gli stadi di bassa pressione sono posizionati su entrambe le estremità per ridurre la pressione portata dalla tenuta dell'albero. Durante il funzionamento, le forze assiali che agiscono su ciascuna coppia di giranti disposte simmetricamente sono opposte, che possono compensarsi a vicenda per bilanciare le forze assiali generate.

⑶ ① tenuta dell'albero: per la tenuta deve essere utilizzata una guarnizione morbida e la tenuta della guarnizione deve essere adeguata, in modo che il liquido possa trasudare goccia a goccia.

② trasmissione: la pompa è azionata direttamente dal motore attraverso il giunto elastico; Vista dalla direzione del motore, la pompa ruota in senso orario.

③ cuscinetto: il cuscinetto a rulli è adottato all'estremità di azionamento e un cuscinetto a sfere a contatto diagonale è adottato all'estremità.

④ anello di tenuta: impedisce all'acqua ad alta pressione nella pompa dell'acqua di fuoriuscire dalla parte di ingresso e può essere sostituita dopo l'usura.

⑤ tamburo di bilanciamento: installato dopo la girante dell'ultimo stadio, ruota con il rotore e la superficie circolare esterna del tamburo di bilanciamento forma uno spazio radiale con la superficie del foro interno del manicotto di bilanciamento.

⑥ manicotti di posizionamento anteriore e posteriore: nelle due camere di tenuta, possono essere sostituiti dopo l'usura.

⑷ principio di funzionamento: l'albero della pompa ruota sotto l'azionamento del motore per lavorare sul liquido per aumentarne l'energia, in modo che la quantità richiesta di liquido venga inviata all'altezza o pressione richiesta dal serbatoio di aspirazione attraverso le parti di flusso di la pompa.

significato del modello:

ad esempio: md100-80 × 8 (P) MD: pompa centrifuga multistadio resistente all'usura per miniere di carbone 100: portata 100 m3 / h 80: sollevamento monostadio 80 m 8: stadio (P): tipo bilanciato
