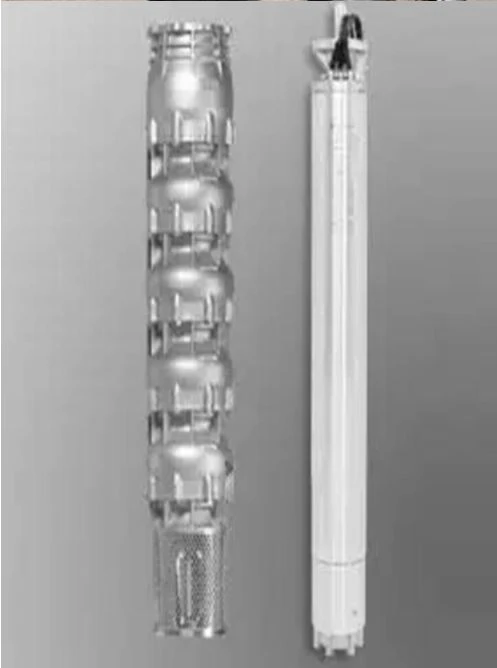

Motopompa sommersa in acciaio inox

Le motopompe sommergibili della serie QJ(R) sono un esempio di prodotto a risparmio energetico conforme agli standard NEMA o nazionali. È l'apparato principale per l'estrazione dell'acqua dai pozzi profondi.

Il set di pompe sommergibili della serie QJ(R) comprende un motore sommerso di tipo YQS e una pompa sommersa QJ(R) accoppiati insieme per lavorare in un foro profondo. Un pannello di controllo dotato di funzioni di protezione da sovraccarico, cortocircuito, mancanza di fase e altre funzioni controlla il gruppo pompa. Vicino al pozzo è stato installato un pannello di controllo.

La tazza e la girante sono montate sull'albero mediante pinze o chiavette e i segmenti sono uniti e tenuti in posizione da bulloni o elementi di fissaggio piatti. Sulla parte superiore della pompa è installata una valvola di non ritorno (non è presente una valvola di non ritorno per la pompa a prevalenza inferiore);

Il rotore è mantenuto in linea da un cuscinetto di guida lubrificato ad acqua, un cuscinetto lubrificato ad acqua sopporta la forza verso il basso, è installato un parasabbia e una membrana per la regolazione della pressione fa parte della struttura del motore sommerso tipo YQS. Consultare il manuale d'uso del pannello di controllo per ulteriori informazioni sugli schemi di alimentazione e collegamento e sullo schema elettrico di principio.

Le caratteristiche eccezionali di questa motopompa sommersa includono struttura semplice, dimensioni ridotte, leggerezza, praticità di installazione e manutenzione, funzionamento affidabile e sicuro, alta efficienza, ecc.

Portando l'acqua dal basso verso la superficie, viene spesso utilizzata nell'irrigazione agricola, nei sistemi di approvvigionamento idrico per fabbriche e miniere e per fornire acqua potabile a persone e animali in zone di altopiano o collinari. Ha una prevalenza elevata che una pompa per pozzi profondi ad albero lungo non può raggiungere e può sostituire una pompa per pozzi profondi ad albero lungo. Modificando il materiale, questa pompa può essere utilizzata anche in primavera e in acqua di mare. La frequenza minima impostata non deve essere inferiore a 25 Hz se il gruppo pompa è controllato dal trasferimento di frequenza. Se il gruppo pompa viene utilizzato in mare aperto, per migliorare le condizioni di raffreddamento del motore, è necessario completare una copertura di guida per il motore.

Condizioni di funzionamento:

1. Fonte di alimentazione CA trifase, 50 Hz, 380 V -415 V, 5 percento. Prima di ordinare, specificare eventuali fonti di alimentazione aggiuntive.

2. Usare acqua distillata per riempire il motore (o acqua pulita).

3. Il gruppo pompa deve essere immerso sotto il livello dinamico dell'acqua, con una distanza minima di 3 metri che separa il motore dal fondo del pozzo. Tuttavia, la profondità sommersa del gruppo pompa non può superare i 70 metri.

4. L'acqua non deve essere riscaldata oltre i 30 gradi.

5. Il rapporto in peso delle cose solide non dovrebbe essere superiore al 0,01 percento .

6. Il livello di PH dell'acqua dovrebbe essere compreso tra 6,5 ​​e 8,5.

7. Non ci dovrebbero essere più di 1,5 mg/l di H2S nell'acqua.

8. Il contenuto di cloro nell'acqua non deve superare i 400 mg/l.

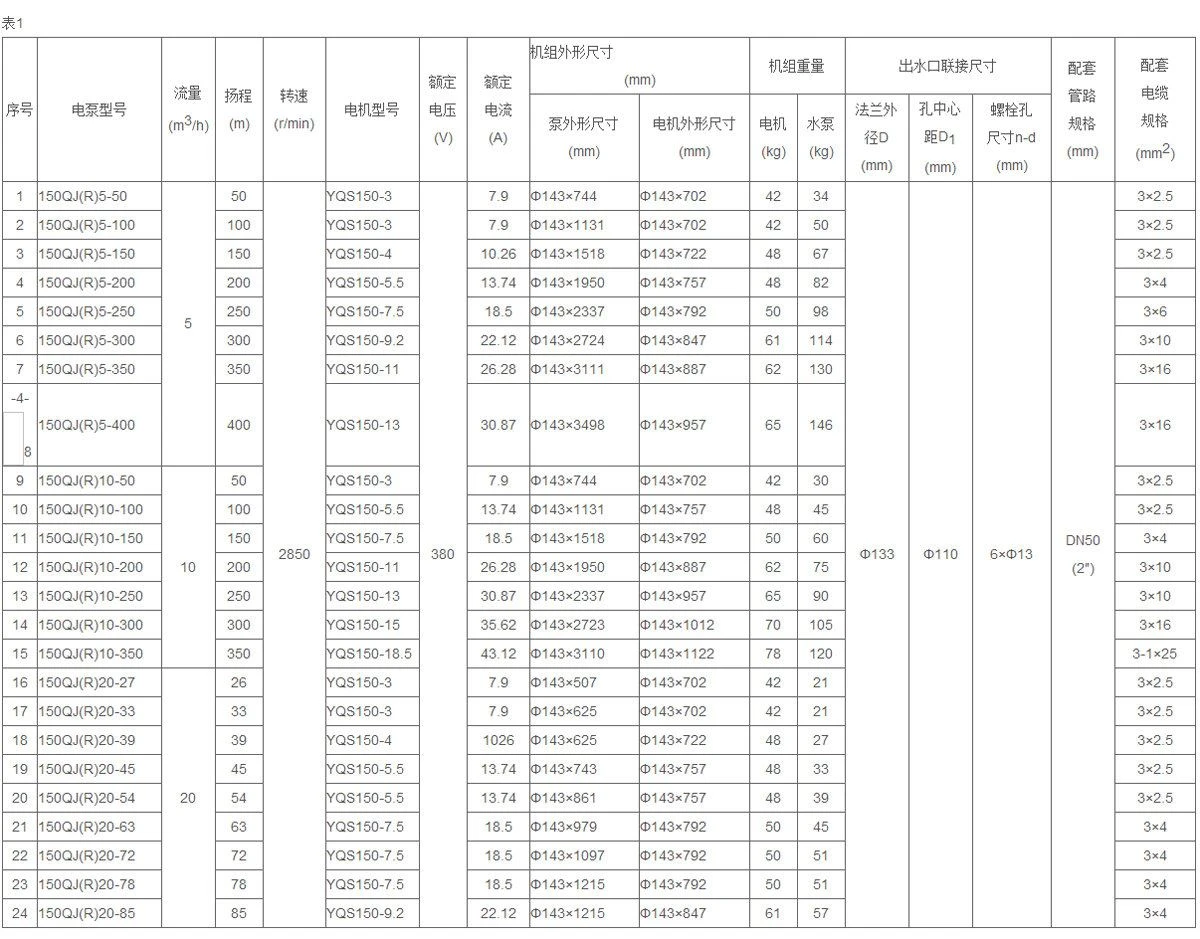

Osservazioni: 1. L'azienda può fornire pompe sommergibili ben superiori alla portata e alla prevalenza di cui sopra.

2. Quando la pompa sommersa viene utilizzata in grandi diametri (piscina), è necessario aggiungere un deflettore. Si prega di prestare attenzione ad esso quando si seleziona il tipo.

3. L'azienda offre pompe sommergibili realizzate con diversi acciai inossidabili, ghisa sferoidale e altri materiali. 4. Le seguenti linee guida fondamentali sono utilizzate dall'industria per abbinare la potenza del motore e della pompa dell'acqua: (1) Il motore corrispondente è un motore della serie yqs200 con la stessa potenza quando la potenza del motore corrispondente della pompa 250QJ (R) è s25kw. (2) Il motore di supporto per una pompa 300qj (R) è un motore della serie yqs250 con la stessa potenza quando la potenza del motore di supporto è inferiore a 100kW.

Se il cliente ha esigenze particolari, può essere abbinato in base al modello di motore con lo stesso numero di base. L'azienda si riserva il diritto di modificare il presente manuale. Eventuali modifiche non verranno comunicate separatamente.
